Influencia en la morfología, composición y microdureza. Estudio piloto.
El cemento de ionómero de vidrio es un material muy usado en Odontología por su elevada biocompatibilidad, adhesión al tejido dental y efecto anticariogénico por la liberación de flúor. Sin embargo, presenta deficiencias como baja resistencia a la fractura y a la compresión, fraguado lento y opacidad considerable, que limitan su uso en determinados tipos de restauraciones dentales. Los cementos de ionómero de vidrio se pueden modificar con nanomateriales de elevadas propiedades mecánicas y físicas para mejorar sus características. Las nanopartículas de diamante destacan por su alta dureza, resistencia y estética.
El objetivo de nuestro estudio fue evaluar si la incorporación de un 1% de nanodiamantes a cementos de ionómeros de vidrio produce una mejora en la microdureza de Vickers, la composición elemental y la morfología. Para la elaboración de este estudio se modificó el polvo de un ionómero de vidrio convencional (Aqua Ionofil Plus; AIP; VOCO) y de otro modificado con resina (Ionolux; VOCO) con un 1% de nanodiamantes de 4-6 nm. Las muestras se clasificaron en 4 grupos: Ionolux, Ionolux + 1% nanodiamantes, AIP y AIP + 1% nanodiamantes.

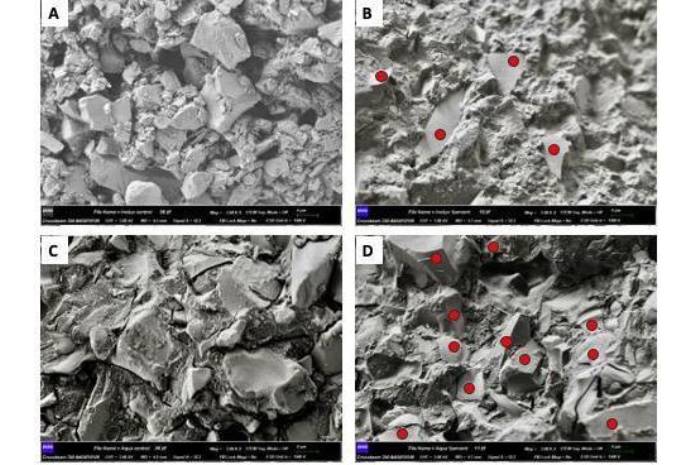

Se estudió para cada grupo la microdureza de Vickers con un microdurómetro de sobremesa, la morfología con microscopia electrónica de barrido de emisión de campo (FESEM) y la composición elemental con microanálisis por energías dispersivas de rayos X (EDX) en FESEM. El análisis de datos reveló una reducción de la microdureza al añadir un 1% de nanodiamantes al AIP y no se observaron diferencias significativas para el Ionolux. Morfológicamente, la modificación del Ionolux ha mejorado la interacción entre partículas, visualizándose un material más compacto. Sin embargo, la modificación del AIP no muestra cambios morfológicos relevantes, ya que este ya se mostraba como un material compacto.
El análisis de la composición elemental desveló que los grupos con Ionolux presentaban menor concentración de O, Na y Ca y mayor de P y K, que los grupos con AIP. Finalmente, estos resultados sugieren que la incorporación de un 1% de nanodiamante no modifica la composición elemental de los ionómeros y empeora la microdureza de Vickers de los ionómeros de vidrio convencionales. Sin embargo, hay una tendencia a un aumento de la microdureza de los ionómeros de vidrio modificados con resina al añadir los nanodiamantes, gracias a una matriz más compacta.
